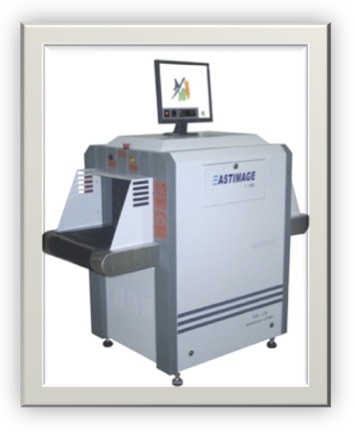

EI-5030C

Inspeção de bagagem via Raios-X com tunel de 50x30 Cm

Equipamento de inspeção de bagagem por Raios-X. Especialmente projetado para inspeção de bagagem de mão em grandes complexos, edifícios, fabricas, escolas etc.

Características

  • Serviço técnico e apoio pós-venda em todo território nacional por engenheiros treinados e qualificados
  • Treinamento de operadores altamente qualificados por um time técnico altamente treinado
  • Manuais em português do Brasil, abrangendo os níveis: Operador, Supervisor e Manutenção.
  • Operação segura - Possui botões de emergência e sinalização de luz enquanto em operação.
  • Não afeta o organismo humano ou equipamentos e materiais sensíveis como maquinas fotográficos, câmeras, filmes até 1.600 ASA, fitas magnéticas memória de qualquer tipo e marca passos. O equipamento não interfere e nem sofre nenhuma interferência seja eletromagnética ou eletrostática ou de qualquer outra natureza de aparelhos ou estruturas metálicas, situadas a uma distância maior ou igual á 50 cm.
  • Tecnologia de ponta. Desenvolvido por cientistas renomados, a tecnologia da EastImage é mundialmente conhecida como tecnologia altamente avançada e confiável. Uma pesquisa constante garante sempre possibilidades de atualizações e melhoramentos que acompanham os avanços tecnológicos no setor.
  • Possui isenção de Requisitos de Proteção Radiológica, de acordo com a Posição Regulatória 3.01/001 (Critérios de exclusão, Isenção e Dispensa de Requisitos de Proteção Radiológica) da Norma CNEN NN3.01 “ Diretrizes Básicas de Proteção Radiológica”.
  • Testes são realizados após a instalação, para comprovar a inexistência de radiações prejudiciais ou interferentes com laudo técnico detalhado, emitido por nosso supervisor de radioproteção, comprovando atendimento às normas da CNEN.

Especificações Técnicas

Especificações Físicas

Construção

Estrutura resistente de aço blindado com tratamento anticorrosivo, montado sobre rodízios para facilitar seu deslocamento e 4 estabilizadores de nível para firmar seu posicionamento no piso. Os componentes são padronizados e intercambiáveis. O equipamento não interfere e nem sofre interferência de qualquer natureza de aparelhos ou estruturas metálicas situadas a uma distancia maior ou igual a 70 Cm.

Túnel de inspeção

500(L) x  300mm(A) (Opcional-  520x320). Cortinas plumbíferas nas extremidades do túnel. Blindado nas áreas sujeitas a incidência de Raios X, para impedir vazamento de radiação. Nas extremidades do túnel existe um sensor de presença de maneira que acione os Raios X apenas quando detectada a presença de um ou mais volumes na esteira. Proteção metálica de aço inoxidável na entrada e saída do túnel evita que pessoas, inadvertidamente, venham a introduzir as mãos em seu interior.

Esteira de bagagens

Em borracha, velocidade 0.3m/s nos dois sentidos independentemente da carga que esta em cima da esteira. A velocidade pode ser regulada conforme preferências do usuário. Altura ajustável até 750 mm. Acionamento independente da emissão de raios-x. A esteira funciona igualmente nas duas direções e pode ser acionada independentemente de passagem de objetos. A esteira tem extensão de 40 Cm de cada lado fora do túnel. Suporte de carga ate 120 KG.

Funções de segurança

Chave de intravamento de portas e tampas (Interlock switches) para desligamento automático do equipamento em caso de acesso ás partes internos. Sistema Push-Button para desligamento emergencial do equipamento. Sinalização luminosa na cor vermelha nos dois lados do túnel quando o sistema de raios-x esta funcionando. Botões de emergência na saída e entrada do túnel.

Mesa de controle

Mesa independente com estrutura resistente construída com material inoxidável. Teclados da mesa viabilizam o acesso direto as funções de processamento da imagem e 3 teclas programáveis com funções específicas.  Alternativamente o sistema pode operar com console de operação integrada ao corpo do aparelho permitindo evitar que pessoas não autorizadas operem o mesmo. O acesso aos teclados é controlado por chave. O teclado possui uma tecla de emergência na cor vermelho que desliga o sistema imediatamente em caso de emergência. A mesa apossui luz vermelha que aciona quando o sistema de Raios-X é acionado, teclado de destaque para objetos de baixa penetração, teclado de destaque para objetos de alta penetração, imagem negativa, imagem preto e branco,

Extensão da esteira

Estrutura independente, não fixada no equipamento de raios-x. Resistente a cargas de ate 150 kg, construída com material inoxidável. Comprimento, altura e inclinação conforme opção do cliente com sistema de ajuste com a esteira do equipamento. A Altura é regulável nas extremidades. Possui proteções laterais, para evitar que as bagagens caiam da esteira e batente no final da esteira de saída. Roletes instalados em toda a sua extensão, construídos com material inoxidável e de fácil remoção.

Gerador de Raios - X

Dose por inspeção

< 0.01 mRem

Vazamento de radiação

Menos de 1 µ Sv/h a 10 Cm do superfície (menor que 0.05 mR/h a uma distância de 5 cm da superfície do aparelho), cumprindo com todos os padrões internacionais publicados e pela norma CNEN, NN 3.01(Posição Regulatória 3.01/001 par, 3.2.5 inciso b.i)

Segurança de detecção

Não afeta materiais sensíveis, laptops, filmes até 1600 ASAS, discos, fitas magnéticas, medicamentos e alimentos. Somente funciona quando detecta presença de bagagem no túnel. O equipamento é certificado pelo CNEN e desta forma atende todos os requerimentos de saúde. O equipamento possui certificado FDA. A detecção não é afetada por interferências, tais como transmissões de rádios e celulares, metais antenas e outros.

Nível de ruído de operação

<70 dB

Penetração

30 mm de Aço. Medido de acordo com o procedimento de teste nº4 – penetração simples – descrito na norma ASTM F792-01-02.

Resolução

36AWG típico conforme norma ASTM F792-01

Voltagem de anodo

140kv ([E a voltagem ideal mas opcionalmente pode ser fornecido com voltagem menor)

Corrente media

1.0  mA

Resfriamento/Duty cycle

Resfriamento a banho de óleo hermeticamente selado com modulo de dilatação interna /100%

Sensor de Imagem

Sensor de raios-X

Detector de Fotodiodo de 1024 detectores sem forma de L (sem cortes de imagem em nenhum ponto do túnel). Indicação de sinal de saída dos sensores com e sem incidência de raios-x. Os detectores são selados e moldados em plástico para resistir corrosão e umidade.

Processamento de imagem

Monitor

Monitor de Alta definição de 17" (Outros tamanhos conforme preferencia do cliente).dot-pitch 0.28 mm, atende a norma TCO 95, visualização de imagem preto e branco e colorido no mesmo monitor, Podem ser configurados 2 monitores conforme necessidade operacional do usuário. Resolução de 1280 x 1024 pixel. Os monitores e seus teclados podem ser integrados com o equipamento (estilo Fold-up) ou em console separado. O monitor esta imune a qualquer interferência proveniente do movimento da esteira ou qualquer outro objeto na vizinhança, garantindo sempre uma imagem nítida. Sistema antifurto dos monitores pode ser fornecida conforme necessidade do cliente.

Processador

PC industrial baseado em Pentium 4 Core II Duo velocidade de processamento de 3.0 GHz (ou melhor caso necessário). 2GB de memória RAM, 250GB de Disco rígido, Processamento de imagem de 800 Mhz em tempo real, placa de vídeo de 256 MB não entrelaçada

Armazenamento de imagem

Armazena 20000 imagens em tempo real. A imagem pode ser exportada e importada em quase todos os formatos comerciais ou gravados em CD ROM ou VHS. Imagem pode ser gravada na base de addos manualmente ou automaticamente.

Níveis de cinza na imagem

4096

Resolução máxima da Imagem

1280x1024 pixel

Processamento da imagem

24-bit Processamento em tempo real

Zonas e Zoom

1-9 regiões da Imagem 2-,4-,8-,16 Vezes de ampliação

Controle de qualidade do operador

Inserção de ate 1000 objetos suspeitas na imagem real para teste de capacidade operacional do operador com capacidade de gerar ate 5 relatórios diferentes. O sistema pode ser usado para auto treinamento do operador quando o sistema não esta em serviço. O sistema gera relatórios para cada operador.

Visualização de Imagem

Colorido, Branco e Preto, gama variável, pseudo color, imagem negativa, multi-energy - Distinção de materiais orgânicos, inorgânicos e híbridos em cores diferentes conforme o número atômico do material (entre 0 e 10-representam elementos encontrados em materiais orgânicos, entre 10 e 18 - representam elementos intermediários ou híbridos e os de número atômico maior que 18 que representam elementos encontrados em materiais inorgânicos). Esta característica viabiliza stripping de cores destacando materiais de interesse na tela para visualização mais clara de objetos e materiais potencialmente perigosos. Aperfeiçoamento de penetração e contorno, imagem negativa, imagem somente inorgânica ou somente orgânica ou imagem híbrida, ZOOM até 32 vezes  sem causar nenhuma distorção na qualidade da imagem, Opção de alerta áudio visual em caso de material suspeito, Imagens gravadas em formatos variáveis como JPEG/MPEG, BMP e outros. Software em Português. Alta capacidade em detecção de materiais suspeitos como explosivos, drogas, objetos perigosos de metal etc. com detecção automática em tempo real. Contraste otimizado - Aumento de contraste viabiliza observar e identificar objetos de baixa absorção ou diminuir o contraste em caso de alta absorção com objetos de maior facilidade de penetração. Reconhecimento automático de áreas de alta absorção e facilitando a detecção de objetos escondidos atrás destas áreas sem alteração no resto da imagem,  é possível inverter a absorção, sendo que os objetos de alta absorção e baixa absorção têm seu contraste invertido facilitando, com isto, a visualização de fios finos). Podem ser exibidas ate 10 imagens das últimas imagens inspecionadas sem necessidade de retrocesso da esteira ou repassagem do objeto pelo túnel. Movimento da imagem da tela acompanha o sentido do movimento da esteira. As funções de processamento de imagens podem operar de forma simultânea.

Funções de controle

Relatórios com a seguinte informação: data e hora, contagem de bagagem, Interface de rede - visualização, impressão e armazenamento remoto via TCP-IP, reavaliação das ultimas 5 imagens sem necessidade de retrocesso da esteira ou mesmo a repassagem do objeto pelo túnel.

Autodiagnostico de funcionamento e falhas (Por exemplo: Sinal de saída dos sensores com ou sem incidência de raios-x, monitoramento do gerador dos Raios-X), identificação do operador, tempo de sistema ligado, histórico,  parâmetros programados pelo operador (Ajuste de data e hora e modificação da direção da imagem na tela).

O controle de acesso do sistema possui 03 (três) níveis: Operação, Supervisão e Serviço (manutenção). Cada um destes acessos libera funções especificas para cada nível. Possui sistema de temporizador.

Dados para instalação e manutenção

Temperatura do local

-20°C ~ 60°C

Umidade

5% ~ 95%

Temperatura de operação

0°C ~ 40°C

Voltagem

100 - 240VAC (+10% ~ -15%) 50/60 ±3Hz monofásico (Opcional: estabilizador eletrônico de tensão e no break conforme especificação do usuário)).

Consumo de Energia

0.5 KVA

Corrente

Operação em corrente de 1,0m/a

No Break – UPS (Opcional)

Automático para funcionamento de no mínimo 1 hora com desligamento automático do escâner acompanhado com sinal de alerta prévia (Tempo maior é opcional - O tempo de operação será definido conforme necessidade do usuário).

Peso

420 Kg sem periféricos

Dimensões

Altura – 1450 mm (Sem o monitor), Largura – 875 mm, Comprimento – 2056 mm (Sem extensões).

Teste de desempenho (Opcional)

Dispositivo de teste para verificação dos níveis de desempenho do sistema de Raios X, conforme norma ASTM F792-08, e IAC 1071004A - ANAC

Ferramental

Acompanha kit especial de ferramentas para manutenção e conservação

Sistema de análise de crise para identificação rápida de criminosos  (Opcional)

Sistema de filtro de imagens de vídeo

Câmera digital com excelente desempenho

Codec de Imagens de vídeo

Alto desempenho usando técnica de compressão por MPEG-4

Sistema de armazenamento de imagens de Vídeo

Grande capacidade de armazenamento de imagens digitais

Sistema de análise integrado

Inclui ajuste de imagens e procura de erros para funções de reparo, comutação e interceptação.
