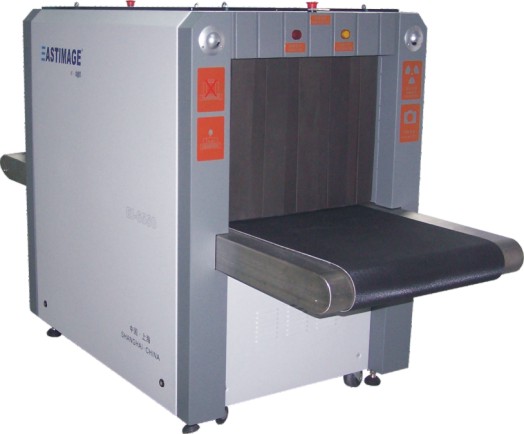

EI-6550

Inspeção de bagagem com túnel de 65x50 Cm



  • Certificado de segurança de radiação emitido pela CNEN (Comissão Nacional de Energia Nacional) e vários entidades internacionais
  • Controle rígido de qualidade - Certificado ISO9001 --- TUV alemã, Certificado CE, Certificado ISO14001, Certificados de segurança de entidades de classe
  • Estrutura metálica altamente resistente contra impactos e pressões de carga feita com material anticorrosivo e revestimento especial que aumenta a vida útil e evitam a deterioração da superfície do equipamento
  • Manuais em Português conforme níveis de acesso ao sistema
  • Controle de acesso para o sistema em vários níveis
  • Túnel de Inspeção extremamente blindado e seguro
  • Níveis de acesso conforme função do usuário
  • Desempenho excelente e ótima taxa de custo X benefício
  • Funções de auto diagnóstico exibidos no monitor como, por exemplo, funcionamento dos sensores, da esteira, do gerador e outras funções
  • Atualizações disponíveis conforme avanço da tecnologia
  • Alta capacidade de detecção
  • Não afeta materiais sensíveis, tais como máquinas fotográficas, computadores portáteis, filmes até 1600 ASA, fitas magnéticas, disquetes de computador, telefones celulares, amostras de tecidos, vivos ou não, medicamentos e alimentos (Possui certificado FDA)
  • Extremamente seguro no aspecto operacional
  • Sistema opcional tipo “Black Box” em caso de crises com necessidade de identificação rápida de suspeitos criminais
  • Capacidade de transmissão de imagem via rede em TCP/IP em formato de JPEG/MPEG
  • Não sofre de interferências eletromagnéticas ou eletrostáticas, de/ ou em aparelhos ou estruturas metálicas, antenas ou metais situadas a uma distância maior ou igual a 20 cm do equipamento. Não afeta o funcionamento de nenhum aparelho elétrico/eletrônico. O equipamento protegido contra influencia de sinais eletromagnéticos tais como sinais VHF, UHF, telefonia celular, telefonia sem fio etc.
  • Testes são realizados após a instalação, para comprovar a inexistência de radiações prejudiciais ou interferentes com laudo técnico detalhado, emitido por nosso supervisor de radioproteção, comprovando atendimento às normas da CNEN.

Especificações Técnicas

Especificações Físicas

Construção

Estrutura de aço blindado, resistente a impactos mecânicos provocados pelo fluxo normal de bagagem  e com tratamento anticorrosivo e revestido de material sintético que protege o equipamento contra a corrosão e deterioração da superfície, montado sobre rodízios para facilitar seu deslocamento e 4 estabilizadores ajustáveis de nível para firmar seu posicionamento no piso. Ambos são feitos de material anticorrosivo. Os componentes são padronizados e intercambiáveis.

Túnel de inspeção

650(W) x500 (H) mm. Cortinas plumbíferas de material flexível nas extremidades do túnel. Blindado nas áreas sujeitas a incidência de Raios X para impedir vazamento de radiação. Sensor de presença nas extremidades do túnel acione os Raios X apenas quando é detectada a presença de um ou mais volumes na esteira. Proteção metálica de aço inoxidável na entrada e saída do túnel evita que pessoas, inadvertidamente, venham a introduzir as mãos em seu interior (650x500x250 mm)..

Esteira de bagagens

Em borracha, velocidade ajustável até 0.3m/s nos dois sentidos independentemente do peso da carga em cima da esteira. Altura ajustável até 700 mm. Acionamento independente da emissão de raios-x. A esteira funciona igualmente nas duas direções e pode ser acionada independentemente de passagem de objetos. A esteira pode ser acionada automaticamente ou desativada com simples toque no monitor assim como ajustada manualmente. Extensão de 40 Cm de cada lado fora do túnel. Suporte de carga de 160 KG distribuída ao longo da esteira.

Funções de segurança

Chave de intravamento de portas e tampas (Interlock switches) para desligamento automático do equipamento em caso de acesso ás partes internas. Sistema Push-Button para desligamento emergencial do equipamento localizados na mesa do operador e na saída entrada do túnel. Sinalização luminosa na cor vermelha nos dois lados do túnel quando o sistema de raios-x esta funcionando ou mesmo quando a esteira esta em movimento com ou sem incidência de Raios-X.

Mesa de controle

Mesa independente com estrutura resistente construída com material inoxidável. Teclados da mesa viabilizam o acesso direto as funções de processamento da imagem, operação da esteira (Manual e automática) e teclas programáveis com funções específicas assim como botão tipo Push-Button para desligamento emergencial.

Extensão da esteira

Estrutura independente, não fixada no equipamento de raios-x. Resistente a cargas de ate 160 kg, construída com material inoxidável. Comprimento, altura e inclinação conforme opção do cliente com sistema de ajuste junto à esteira do equipamento. A largura é igual à largura externa da entrada e saída do túnel. Altura ajuatavel nas extremidades, compatível com seu comprimento e com a altura da esteira. Possui proteções laterais, para evitar que as bagagens caiam da esteira e batente no final da esteira de saída. Roletes instalados em toda sua extensão feitos de material inoxidável sendo o primeiro rolete encaixado a esteira como medida de segurança.

Gerador de Raios - X

Dose por inspeção

1µSv/h (compatível com padrão 0.07 mrem). Típica: 0.1 mR e Máxima <= 0.5 mR

Vazamento de radiação

Menos de 1 µ Sv/h (a uma distância de 10 cm da superfície do aparelho), cumprindo com todos os padrões internacionais publicados e pela norma CNEN, NN 3.01 e Posição Regulatória 3.01/001.

Segurança de detecção

Não afeta materiais sensíveis, laptops, filmes até 1600 ASAS(33DIN), discos, fitas, tarjas magnéticas, medicamentos e alimentos. Somente funciona quando detecta presença de bagagem no túnel, Entrada e saída do túnel protegidas com cortinas protetoras, Botão de desligamento em caso de emergência, sinalização luminosa quando está em operação. O equipamento é certificado pelo CNEN e desta forma atende todos os requerimentos de saúde. O equipamento possui certificado FDA. A detecção não é afetada por interferências, tais como transmissões de rádios e celulares, metais antenas e outros. O equipamento não interfere na operação de outros equipamentos e nem sofre interferência de outros equipamentos.

Nível de ruído de operação

<70 dB

Penetração

34 mm de Aço. Medido de acordo com o procedimento de teste nº4 – penetração simples – descrito na norma ASTM F792-01-02-08

Resolução

36 AWG conforme ASTM F792-08

Voltagem de anodo

160kv

Corrente máxima

1.2 mA

Resfriamento/Duty cycle

Resfriamento a banho de óleo selado/100%

Sensor de Imagem

Sensor de raios-X

Detector de Fotodiodo detector em forma de L (sem cortes de imagem em nenhum ponto do túnel). Indicação de sinal de saída dos sensores com e sem incidência de raios-x.

Processamento de imagem

Monitor

Monitor LCD de alta definição de 17" (19” é opcional).dot-pitch 0.28 mm, atende a norma TCO 95, visualização de imagem preto e branco e colorido no mesmo monitor, podem ser configurados 2 monitores conforme necessidade operacional do usuário. Um teste com objeto com largura da esteira ocupa mais de 50% da altura da tela. Resolução de 1280 x 1024 pixel. Os monitores e seus teclados podem ser integrados com o equipamento (estilo Fold-up) ou em console separado. O monitor esta imune a qualquer interferência proveniente do movimento da esteira ou qualquer outro objeto na vizinhança, garantindo sempre uma imagem nítida. Sistema antifurto dos monitores pode ser fornecida conforme necessidade do cliente.

Processador

PC industrial baseado em Pentium 4 Core II Duo velocidade de processamento de 3.0 GHz (ou melhor caso necessário). 2GB de memória RAM, 250GB de Disco rígido, Processamento de imagem de 800 Mhz em tempo real, placa de vídeo de 256 MB não entrelaçada

Armazenamento de imagem

Armazena 20.000 imagens em tempo real com inserção de dados de data, hora e nome do operador. A imagem pode ser exportada e importada em quase todos os formatos comerciais ou gravados em CD ROM. Formatos variados são permitidos como JPEG/MPEG/BMP/TIFF e outros.

Nível de cinza na imagem

4096

Resolução Máxima da Imagem

1280x1024 pixel

Processamento da imagem

24-bit Processamento em tempo real

Zonas e Zoom

1-9 regiões da Imagem 2-,4-,8-,16 Vezes de ampliação

Controle de qualidade do operador

Inserção remota de ate 300 objetos suspeitas na imagem real para teste de capacidade operacional do operador com capacidade de gerar ate 5 relatórios diferentes.

Visualização de Imagem

Colorido, Branco e Preto, gama variável, pseudo color, multi-energy - Distinção de materiais orgânicos, inorgânicos e híbridos em cores diferentes conforme o número atômico do material (entre 0 e 10-representam elementos encontrados em materiais orgânicos, entre 10 e 18 - representam elementos intermediários ou híbridos e os de número atômico maior que 18 que representam elementos encontrados em materiais inorgânicos), Aperfeiçoamento de penetração e contorno, imagem negativa, imagem somente inorgânica ou somente orgânica ou imagem hibrida, ZOOM até 16 vezes  sem causar nenhuma distorção na qualidade da imagem, Opção de alerta áudio visual por software em caso de material suspeito, Imagens gravadas em formatos variáveis como JPEG/MPEG, BMP e outros, Software em Português, Alta capacidade em detecção de materiais suspeitos como explosivos e drogas, com detecção automática em tempo real, aumento de contraste viabiliza observar e identificar objetos de baixa absorção ou diminuir o contraste em caso de alta absorção com objetos de maior facilidade de penetração tanto para imagem colorida como para imagem preto e branco. Reconhecimento de áreas de alta absorção e facilitando a detecção de objetos escondidos atrás destas áreas sem alteração no resto da imagem. Podem ser exibidas ate 5 imagens na tela das últimas imagens de inspeção. Movimento da imagem na tela acompanha o sentido do movimento da esteira.

Funções de controle

Relatórios com a seguinte informação: data e hora, contagem de bagagem, identificação do operador, tempo de sistema ligado, histórico,  parâmetros programados pelo operador (Ajuste de data e hora e modificação da direção da imagem na tela).  Interface de rede - visualização, impressão e armazenamento remoto e ajustes de funções principais via TCP-IP em rede DHCP, reavaliação das ultimas 5 imagens sem necessidade de retrocesso da esteira ou mesmo a repassagem do objeto pelo túnel, auto diagnóstico continuo via visualização de códigos na tela, das funções principais do aparelho (Por exemplo: Sinal de saída dos sensores com ou sem incidência de raios-x, monitoramento do gerador do Raios-X com indicação de tensão e corrente), Acesso controlado via senha com níveis diferentes de funcionalidade para operador, supervisor e técnicos.

Dados para instalação

Temperatura do local

-20°C ~ 60°C

Umidade

10% ~ 95%

Temperatura de operação

0°C ~ 40°C

Voltagem

100 - 2405VAC (+10% ~ -15%) 50/60 ±3Hz monofásico aterrado (Opcional: estabilizador eletrônico de tensão).

Consumo de Energia

1.0kVA

No Break - UPS (Opcional)

Automático para funcionamento de no mínimo 30 minutos com desligamento automático do escâner acompanhado com sinal de alerta prévia (Tempo maior é opcional)

Estabilizador de tensão (opcional)

Contra surtos de tensão

Peso

450 Kg

Teste de desempenho (Opcional)

Dispositivo de teste para verificação dos níveis de desempenho do sistema de Raios X, conforme norma ASTM F792-08, e IAC 1071004A - ANAC

Sistema de análise de crise para identificação rápida de criminosos (Opcional)

Sistema de filtro de imagens de vídeo

Câmera digital com excelente desempenho

Codec de Imagens de vídeo

Alto desempenho usando técnica de compressão por MPEG-4

Sistema de armazenamento de imagens de Vídeo

Grande capacidade de armazenamento de imagens digitais

Sistema de análise integrado

Inclui ajuste de imagens e procura de erros para funções de reparo, comutação e interceptação.
