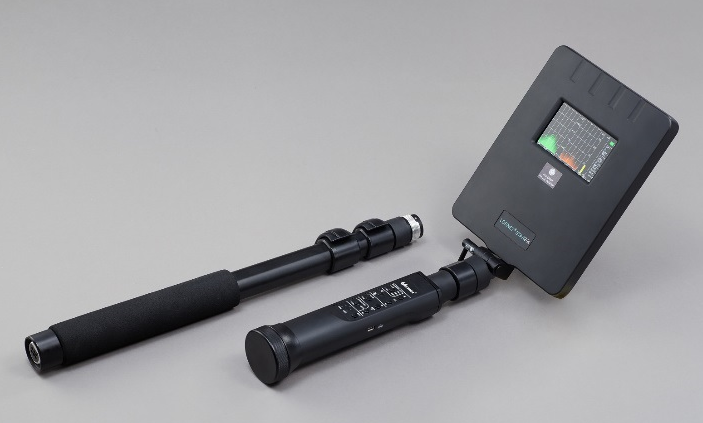

Lornet Star 24s

Detector avançado de Junções não Lineares

Características

O Lornet STAR 24s detecta dispositivos que possuem elementos de circuitos eletrônicos, independentemente se o objeto esta ligado ou desligado, conectado com cabo ou sem cabo (Wi-Fi, bluetooth, RF etc.)

O equipamento possui algoritmos avançados de processamento de sinal que garantem com que o nível de detecção seria o mais alto possível.

A detecção de objetos é feita via antena polarizada e transceptor sintetizado que transmite um sinal pulsado numa faixa de freqüência, e capta o sinal que volta do objeto. A segunda e terceira harmônica do sinal que volta é analisado para determinar a natureza do objeto (Segunda harmônica - Junção liberar, terceira harmônica - metal ou junção corrosiva). O sistema também possui a capacidade detecção usando demodulação de segunda e terceira harmônica modulada em AM, FM ou modo pulsado.

O aparelho possui ajustes adicionais de controle: Controle de volume, controle de potência de transmissão, seleção da freqüência de transmissão ou ganho de processamento do sinal.

O transceptor, o mastro telescópico, a antena e o display são integrados num mesmo corpo mas o mastro pode ser desacoplado para ter uma forma mais conveniente para analise de objetos que fiquem numa distancia curta do usuário.

O equipamento possui um Fone de Ouvido para ter paramento mais fácil de detectar uma junção não linear.

Especificações Técnicas

Especificação Técnica



Potência de transmissão da antena (Pico/Medio)

10W/230mW (Pode ser regulado para qualquer potência ATÉ 10W)

Controle de potência

manual

Escopo de ajuste de potência do sinal

30dB(17 níveis)

Faixa de freqüência

2395-2405 MHz

Faixa de RF receptor segunda harmônica

4790 - 4810 MHz

Faixa de RF receptor terceira harmônica

7185 - 7215 MHz

Seleção de canal de transmissão*

Busca automática (11 canais)

Sensibilidade do receptor**

< -110dBm

Peso do sistema (Sem o mastro)

0.9 Kg

Peso do sistema (Com o mastro)

1.2 Kg

Extensão (com mastro telescópico)

135 cm

Alimentação

Bateria: 2 unidades Li-ion 12V

Fonte cabeado de BiVolt 110/220 V

Tempo de operação em modo de consumo máximo

No mínimo 3 horas

Tempo de recarregamento da bateria

1 hora

Peso de maleta de carregamento

4.3kg

Capacidade de detecção (Modo pulsado com potencia máxima)



SIM-card

35 Cm

Professional shielded voice recorder EDIC-mini Tiny+ B76

70 Cm

Cell phone Fly model FF177

100 Cm


*   Seleção de freqüência é feita automaticamente quando o equipamento é ligado no critério de minimo.
** Medido em ambiente coaxial, sem antenas, sem sinal de calibração aplicado pelo sinal de teste

Lista de acessórios

Bloco da antena
Alça de controle com compartimento de baterias
Mastro telescópico removível
Bateria Li-ion recarregáveis (12V) - 2 unidades.
Carregador de baterias
Fone de ouvido
Manual de usuário e certificado de garantia
Maleta rígida para todos os componentes do sistema
