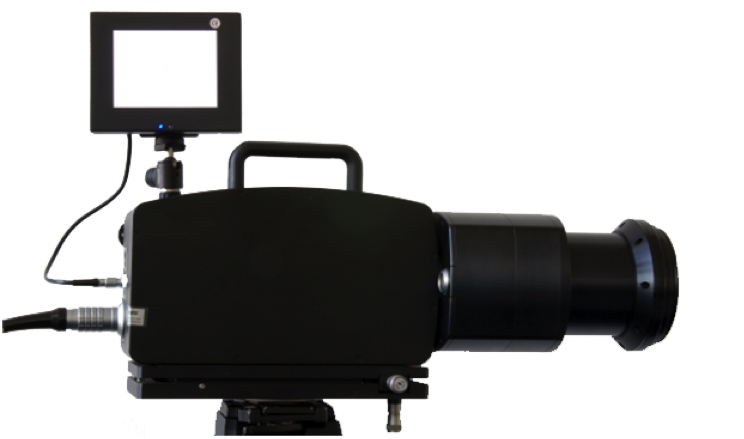

OAM-3000

Sistema de escuta via LASER opto-acústico a distância



  • Escuta remota até 300m sem precisar estar no local da escuta
  • A escuta da conversa pode ser feita a partir de qualquer material: papel, tecido, metal, plástico, madeira etc.
  • Não depende de angulo de incidente
  • Fácil de controlar: o emissor e o receptor estão na mesma unidade, desdobramento e aquisição rápida de alvo usando uma câmera integrada tipo Paralax-Free.
  • Feixe de laser invisível e seguro para os olhos; Relação inigualável de taxa de desempenho de ruído com baixa potência de laser.
  • Sem interferências dos ruídos ao redor; não influenciado pelo ruído entre o sensor e o alvo.
  • Funciona mesmo com a vibração mais baixa das superfícies, permite o monitoramento através de uma janela de vidro nos espaços internos, por exemplo, em carros ou salas.

Princípio operacional do OAM-3000

O Monitor Acústico Ótico abre um novo campo na vigilância remota de sinais acústicos. Baseado em uma sofisticada tecnologia laser interferométrico, o OAM-3000 define um novo padrão. Um laser infravermelho invisível combinado com a mais recente eletrônica de processamento de sinal digital oferece excelente detecção de voz e discriminação até mesmo nas condições operacionais mais difíceis.

O laser detecta a vibração induzida pela fala a partir de uma ampla gama de ângulos de incidência e superfícies, independentemente de os alvos estarem em uma sala ou em locais abertos.

A informação de fala é extraída da mudança de freqüência no retro espalhamento da luz laser e, portanto, não depende das propriedades da superfície ou da intensidade do laser.

O OAM-3000 combina uma excelente distância de escuta com baixa potência de laser. Vigilância de alto desempenho combinada com uma operação segura e fácil são os principais recursos do Monitor Ótico Acústico OAM-3000.

OAM-3000 Sensor General Data Laser

Laser OAM 2000-10



Laser OAM 2000-18



Laser OAM 2000-35



Laser type

Erbium fiber laser

Laser type

Erbium fiber laser

Laser type

Erbium fiber laser

Wavelength

1550nm

Wavelength

1550nm

Wavelength

1550nm

Laser class

1

Laser class

1

Laser class

3

Emitted laser power

< 10mW

Emitted laser power

< 18mW

Emitted laser power

< 35mW

Operating temperature

+5°C…+40°C (41°F…104°F)

Dimensions

600mm 543 mm x 167 mm

Storage temperature

-10°C…+65°C (14°F…149°F)

Dimensions

633 mm x 179 mm x 284 mm

incl. lens shade

Relative humidit

max. 80%, non-condensing





Protection rating

IP 40 (according to EN 60529)

Weight  with lens

Approx. 10,5 kg

OAM-3000 Controller

Mains voltage

AC adaptor: 100 VAC…240 VAC ±10%, 50/60Hz

DC Voltage Connection: 12 VDC…24 VDC ±10%

Housing / Protection rating

IP 40(according to EN 60529)

Power consumption

max. 50W

Housing /Dimensions

225mm x 360mm x 135mm

(1/2 19", 42HP/3U)

Fuses

2.0A/slow-blow

Housing / Weight

6kg

Protection class

1 (protective grounding)

Operating temperature:

+5°C…+40°C (41°F…104°F)





Storage temperature:

10°C…+65°C (14°F…149°F)





Relative humidity:

max. 80%, non-condensing

OAM-3000 Optics





LRL- Lens 300mm



Motorized, 12 VDC motor, incl. controller

Max. distance

300m+

Max. distance

300m

Close-up view limit

15m

Close-up view limit

15m

Focusing

Manually

Focusing

motorized

Focal length

150mm

Focal length

300mm

Laser safety:

IEC/EN 60825-1:2008-05

EMC:  IEC/EN 61326-1:2006-10



Emission: Limit Class B

IEC/ EN 61000-3-2 and 61000-3-3



Safety of Laser Products, complies to US 21 CFR 1040.10 and 1040.11 except for deviations pursuant to Laser Notice no. 50, dated 24 June 2007

EMC requirements on Emission and Immunity - Electrical equipment for measurement, control, and laboratory use



Vibration Reliability Tested According to EN 60068-2-6 (IEC 68-2-6)

Sine sweep, 10…150Hz, 20 X 2G frequency cycle: 10Hz - 150Hz - 10Hz, 3 axes



Electrical safety:  IEC/EN 61010-1:2002-08 (Safety requirements for electrical equipment for measurement, control, and laboratory use)

Immunity: IEC/ EN 61000-4-2 to 61000-4-6 and IEC/EN 61000-4-11



Maintenance Service interval recommended: every 2 years



OAM-3000 Outputs

Digital Outputs

S/P-DIF Electrical

on the Front Panel (raw signal)

S/P-DIF Optical

on the Back Panel (raw signal)



Data format

S/P-DIF

Data format

S/P-DIF

Sample rate

48kSa/s

Sample rate

48kSa/s

Resolution

24bit

Resolution

24bit

Jack type

RCA (Cinch)

Jack type

TOSLINK

PHONES

(on the Front Panel) Output for headphones:



VIDEO



(on the Back Panel) Output for the video signal:

Output power

max. 100mW/ 32?

Video signal



PAL CVBS signal, 1V p-p /75?

Jack type

3.5mm jack plug, 3-pin

Jack type



RCA (Cinch)
