ORVIG

Sistema de Vigilância Perimetral baseado em câmeras integradas com RADAR

Conceito da solução

A solução proposta é composta de um sistema de visão noturna e diurna integrada com RADAR terrestre de 4 elementos para ter cobertura mais eficaz. Este conceito garante com que não haja uma alerta falada positiva ja que a câmera pode facilmente se um alarme do RADAR é real ou não.

Desta forma a solução proposta é baseada em dois componentes:

  • Sistema AVIV-225 de dia e noite com ZOOM ótico continuo de lentes 25-225 mm
  • Sistema ORM - 835 Radar perimetral de 4 elementos

⇒Se houver possibilidade física de instalar um sistema aproximadamente na área central,  seria possível instalar um sistema que vai escanear a área interna e externa em 360 graus.

⇒Um sistema de controle será instalado na área da administração do local.

⇒Com sistema AVIV-225 é possível monitorar em raio de 3 KM. Com ORM - 835 - ate 800 Metros.

Exemplo de projeto em presídio


Cobertura típica do RADAR:

Elementos principais do sistema

O sistema proposto inclui os seguintes elementos:

⇒Sistema de observação que inclui os seguintes componentes:

a. Câmera Termal não resfriada 25-225mm
b. Câmera colorida diurna
c. Farol de busca de alta potência
d. Unidade Pan & Tilt
e. Caixa de Interface
f. Conjunto de cabos

⇒Radar de vigilância ate 800 metros incluindo:

a. Quatro (4) elementos de Radar (cada elemento cobra um setor de  90º, total de 360º).

⇒Sistema Central de Comando & Controle System (Para controle do RADAR e a Câmera).

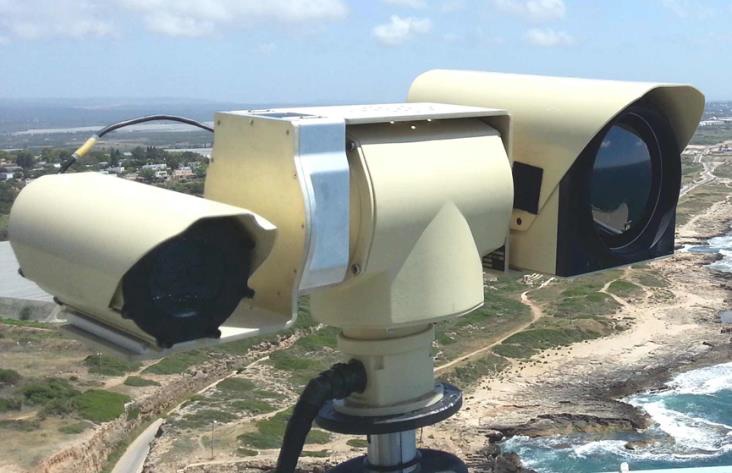

Descrição do sistema Aviv 225

  • Aviv - 225 é um sistema avançado de vigilância e observação, especialmente desenhado para segurar perímetros de sites sensíveis.
  • O sistema inclui câmera de alta resolução de imageamento termal câmera colorida de dia montados em unidade robusta de alta precisão de Pan & Tilt.
  • Camera Termal AVIV - 225 utiliza tecnologia FPA nao resfriado de detecção, assim como lentes poderosos com zoom ótico poderoso de 25-225 mm, providenciando uma qualidade excelente de imagem com excelente alcance, desempenho e confiabilidade.
  • O sistema de câmera diurna AVIV 225 MR -300 é uma câmera colorida de alta resolução com lentes de zoom ótico continuo de 15-300 mm, providenciando uma excelente desempenho de alcance.
  • Como opção, é possível instalar farol de busca integrado com o movimento das câmeras.
  • AVIV-225 providencia interface de controle remoto LAN IP para fácil conexão com o centro de comando e controle assim como com o sistema de radar.
  • A família de sistemas AVIV são provados em inúmeras instalações ao redor do mundo com alto desempenho e credibilidade.

Sistema AVIV integrado com Farol de Busca:

Especificações do sistema AVIV 225

Parâmetro

Especificação do AVIV-225

Câmera Diurna



Tipo

CCD ou CMOS

Lentes

15 - 300 mm

Resolução

650 Linhas de TV (Centro)

FOV

18.1° - 0.9°, Zoom ótico continuo

Zoom ótico

x20

Câmera Termal



Tipo

Micro Bolômetro não resfriado

Resolução

640x480

Tamanho do pixel

17µ

Lentes

25 - 225 mm

FOV

2.8° - 24.6°, Zoom ótico continuo

Pan-Tilt



Angulo operacional

±170° (Opcional - 360° Rotação continua)



Elevação

±90°

Velocidade do Pan

Ate 38°/seg

Velocidade do Tilt

Ate 8°/Seg

Geral



Saida do video

PAL/NTSC ou H.264

Comunicação

RS-422 ou IP

Energia

12 - 24 VDC

Peso

~29.5 Kg

Temperatura Operacional

-30°C a +60°C



Compliance Ambiental

IP67, desenhado a atender MIL-STD-461E & MIL-STD-810F

Aviv -225 Desempenho de distâncias

A tabela a seguir demonstra desempenho do sistema baseado nas seguintes suposições:

 Pessoa Andando - 1.7m x 0.5m, ?T = 5.0ºC
Alvo NATO - 2.3x2.3m, ?T = 2ºC
- Visibilidade atmosférica: 23 Km
- Transmittance Atmosférico: 0.82/Km

?T - Diferença de temperatura entre Humanos/Objetos e o ambiente
NATO - Objetos/Veículos em movimento
Transmittance: Porcentagem de penetração de raios infra vermelhos através do espaço atmosférico.

Câmera Termal

Pessoa Andando

Alvo NATO

Detecção

6.0 Km

12.6 Km

Reconhecimento

2.0 Km

   5.0 Km

Identificação

953 m

   2.3 Km

Sistema AVIV de comando e controle

O sistema é operado por uma pessoa. O software é instalado em um PC comum de padrão industrial. O monitor demonstra o video gravado em tempo real de todas as câmeras.

Funções principais

  • Controle de Pan-Tilt de todas as câmeras
  • Controle das funções das câmeras diurnas
  • Controle das funções das câmeras diurnas
  • Visão panorâmica
  • Display simultâneo de todas as câmeras em tempo real
  • Movimento pre programado das câmeras
  • Programação de escaneamento automático
  • Capacidade de interface com vários protocolos de comunicação

Imagem do sistema com visão panorâmica:

ORM - 835 - Sistema de RADAR de vigilância terrestre

  • RADAR  digital beam-forming de alta resolução
  • Freqüência – C-Band
  • Azimuth coverage (um elemento de Radar) - 90º
  • Azimuth coverage total (Quatro elementos de Radar) - 360º
  • Cobertura de elevação  - 30 º
  • Target detection range – 800m human/vehicle
  • Target detection speed – 0.3 – 30 m/sec
  • High range accuracy - <1.0m
  • Azimuth accuracy - 1º
  • System interface – Ethernet
  • Dimensões (Um elemento) – 250mm(w) x 300mm(h) x 80mm(d)
  • Peso (Um elemento) - <35Kg
  • Environmental – Full outdoor functionality, IP66
