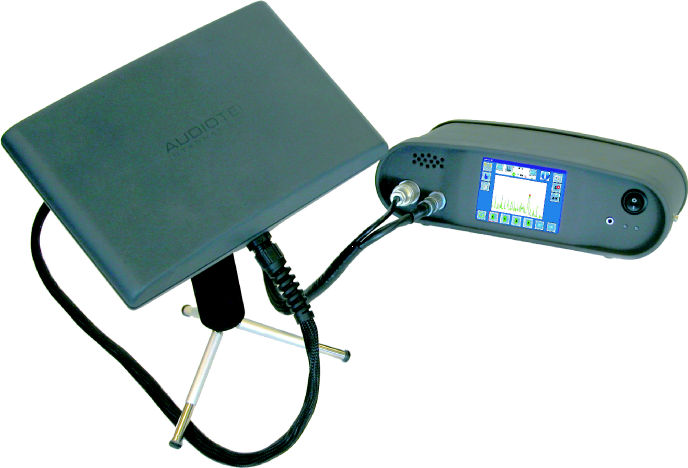

Scanlock M3

Receptor e Analisador de RF

DESCRIÇÃO



O Scanlock M3 e considerado hoje pela comunidade das pessoas que atuam em contra Inteligência como o aparelho mais avançado da atualidade. Desenvolvido pela empresa que lidera o ramo por mais de 20 anos ele traz um gama de funcionalidades únicas que acrescentam de uma forma nunca vista antes a possibilidade de combater e detectar as tecnologias mais avançadas que existem no momento na área de Radio Frequência.O Scanlock M3 possui capacidade inigualável para detecção de sinais digitais e analógicas com qualquer tipo de modulação. O mercado esta sendo modificado com alto índice de uso crescente de aparelhos transmissores com modulação digital.

O Scanlock M3 possui duas escalas diferentes para detecção analógica e detecção digital. O Scanlock M3 é o único equipamento no mercado que possui esta característica. No Scanlock M3 não só a detecção de transmissão digital é fácil, mas o equipamento mostra a natureza do sinal: Celular, vídeo, wi-fi, bluetooth etc. Enquanto os sistemas atuais manifestam capacidade de detecção de sinais digitais o Scanlock M3 é o único que pode ser comprovado em teste de campo que possui capacidade bem superior dos equipamentos similares neste tipo de detecção que hoje se torna um fator chave na avaliação de equipamentos. Sinais analógicas também são capturadas com alta precisão e são correlacionadas.

O software que acompanha o sistema viabiliza focar (Zoom) em qualquer frequência e pesquisar esta frequência de uma forma mais profunda sem comprometer o andamento da varredura. A visão de “queda de agua“ (Cachoeira) viabiliza uma ferramenta avançada de detecção de sinais digitais ou sinais que possuem características de sinais especiais e não contínuos. As 2 antenas especiais garantem uma precisão absoluta na detecção de sinais entre 0 – 10 GHZ e de 10 GHz a 30 GHz.Os resultados são armazenados para futuras comparações e analise. O espectro gravado não esta limitado conforme regulação da tela mas sim estão gravados TODOS os dados interceptados.A Tela LCD de toque de alta resolução garante uma imagem perfeita com funções tipo Arrastar ou Mover, além da possibilidade de conectar um Laptop com software que viabiliza um gama muito grande de funções avançadas. Possui alto-falantes e entrada de corrente continua.

O Scanlock M3 escanea 30 GHz 5 vezes em 1 segundos. Esta velocidade é a maior que existe no mercado e garante uma grande precisão em detecção de certos transmissores digitais como, por exemplo, Saltos de Freqüência ou Pulse Burst que alguns equipamentos com freqüência de varredura menor não consegue interceptar.O Scanlock M3 pode ser usado para monitoramento de salas de reuniões em tempo real ou mesmo remotamente.O Scanlock compara sinais de varreduras históricas (Sinais amigáveis) com sinais de tempo real para mapear sinais que possam representar ameaça. Estas sinais são coletadas automaticamente para posterior analise.O Scalock M3 possui um acessório para checagem de cabos com objetivo de descobrir grampos que usam os cabos para transmissão. Esta função viabiliza economizar dinheiro já que para este objetivo outras empresas vendem equipamentos especiais com a mesma característica, mas com custo muito alto. Esta opção é opcional.

O Scanlock possui a estrutura ideal para equipamento de varredura sem incluir funções desnecessárias que aumentam o preço do equipamento sem trazer nenhum beneficio para o usuário e mais precisamente trazem complicações na execução da varredura. Por exemplo: enquanto alguns analisadores precisam ter grande sensibilidade para medir existência de sinais em certas lugares a tarefa de varredura envolve a detecção de sinais provenientes do ambiente que esta sendo pesquisado. Sendo assim a sensibilidade acima de -70dBm traz ao display do espectro analisado muitos sinais de baixíssima potência provenientes de grandes distâncias fora do ambiente analisado o que complica o processo do analise de sinais locais e causa perder tempo desnecessário com este analise. Outro exemplo: a incorporação de todas as antenas em uma mala única causa um enorme distorção na captação dos sinais principalmente de baixa freqüência. É de conhecimento de qualquer engenheiro de telecomunicação que baixas freqüências necessitam antenas de grandes comprimentos que jamais caberiam em maleta pequena.

A tentativa de conter estas antenas em maletas pequenas gera imprecisão inaceitável na captação de sinais de baixa freqüência. Tanto é que grandes empresas nesta área como Rohde Shwartz ou Agilent vendem antenas especiais para ferquencias baixas de tamanho grande e com custo de dezenas de milhares de dólares. Neste aspecto o Scanlock possui antena externa de altíssima qualidade (Uma antena ate 10GHz e outra ate 30GHz).Um fator importante se refere a ampla assistência técnica que foi implantada no Brasil para evitar gastos em dinheiro e tempo enviando os aparelhos para concerto ou manutenção na fabrica dos fabricantes. Isso economiza tempo e diminui significativamente o tempo necessário para o equipamento voltar a ser usado.

A forma de operar o equipamento é extremamente fácil e intuitiva e desta forma viabiliza um entendimento profundo para tirar a maior eficiência possível da capacidade do equipamento. Outros equipamentos no mercado são complicados para operar e o operador acaba não podendo operar os equipamentos de uma forma correta.O treinamento providenciado pela Intelabs é diferenciado e inclui vaias etapas: 2 dias na entrega do equipamento, 2 dias apos 1-2 meses para sanar todas as duvidas e refrescar o primeiro treinamento, mais 2-3 encontros de 2 dias cada um durante o primeiro ano para treinamento da teoria de transmissão e recepção de sinais e treinamento de novos usuários e um treinamento anual durante o segundo e o terceiro ano do uso. A Intelabs acredita que não adianta comprar o equipamento mais avançado do mercado sem ter conhecimento altos na parte operacional e teórico da tecnologia.O equipamento é acondicionado em maleta especial e extremamente resistente mas fácil de transportar.



ESPECIFICAÇÕES TÉCNICAS

Receptor Harmônico

Variação da frequência

DC a 10 GHz dividido em 4 bandas e ate 30 GHz com Conversor de Downlink (Band 0: 12.8MHz a 2500MHz, Band 1: 2500MHz a 5000MHz, Band 2: 5000MHz a 7500MHz, Band 3: 7500MHz a 10000MHz);

Sensibilidade

Melhor de -100dBm

Variação Dinâmica

Melhor de 90dB

Resolução media

16 KHz

Antenas

De 0-10 GHZ e de 10GHz a 30GHz

Detector de Banda larga

Variação de frequência

10MHz a 10GHz

Sensibilidade

Melhor de -100dBm

Variação Dinâmica

Melhor de 90dB

Detector de Faixas Comerciais (ISM)

Variação de frequência

Faixas 2.4 MHz  5.8GHz

Sensibilidade

Melhor de -100dBm

Variação Dinâmica

Melhor de 90dB

Detector 3G e GSM

Variação de frequência

Faixas 2.4 MHz  5.8GHz

Sensibilidade

Melhor de -100dBm

Variação Dinâmica

Melhor de 90dB

Interface Gráfica

Monitor

TFT 640 x 480 VGA LCD

Atualização de tela

2xpor segundo em modo de rastreamento, 5x por segundo em modo de localizar (Locate)

Estrutura Física

Tamanho u idade principal

270mm x 170mm x 80mm

Peso

2.1 Kg

Tamanho da Antena

260mm x 165mm x 60mm

Peso Antena

0.9 Kg

Ambiental

Temperatura ambiental

+5°C a +35°C

Conectividade

USB

Para atualização de software

RJ45

Interface Ethernet

Alimentação

Tempo de vida da bateria interna

Mais de 4 horas

PSU externo

12v DC @ 4A, Polaridade Reversa, proteção de sobre carga de corrente e voltagem.

Padrões e certificações

EN300 440.1, EN301 489-3
