Conceito da solução
A solução proposta é composta de um sistema de visão noturna e diurna integrada com RADAR terrestre de 4 elementos para ter cobertura mais eficaz. Este conceito garante com que não haja uma alerta falada positiva ja que a câmera pode facilmente se um alarme do RADAR é real ou não.

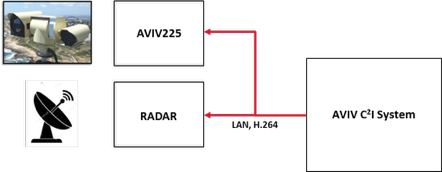

Desta forma a solução proposta é baseada em dois componentes:
- Sistema AVIV-225 de dia e noite com ZOOM ótico continuo de lentes 25-225 mm
- Sistema ORM – 835 Radar perimetral de 4 elementos
⇒Se houver possibilidade física de instalar um sistema aproximadamente na área central, seria possível instalar um sistema que vai escanear a área interna e externa em 360 graus.
⇒Um sistema de controle será instalado na área da administração do local.
⇒Com sistema AVIV-225 é possível monitorar em raio de 3 KM. Com ORM – 835 – ate 800 Metros.

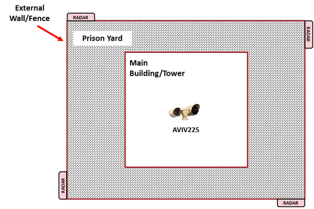

Exemplo de projeto em presídio
Cobertura típica do RADAR:
Elementos principais do sistema
O sistema proposto inclui os seguintes elementos:

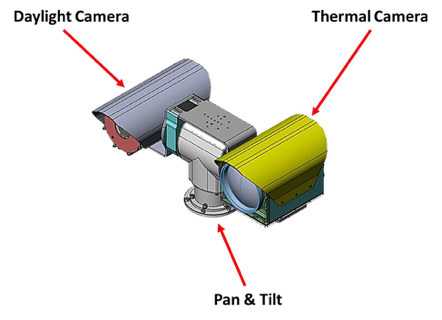

⇒Sistema de observação que inclui os seguintes componentes:
a. Câmera Termal não resfriada 25-225mm
b. Câmera colorida diurna
c. Farol de busca de alta potência
d. Unidade Pan & Tilt
e. Caixa de Interface
f. Conjunto de cabos
⇒Radar de vigilância ate 800 metros incluindo:
a. Quatro (4) elementos de Radar (cada elemento cobra um setor de 90º, total de 360º).
⇒Sistema Central de Comando & Controle System (Para controle do RADAR e a Câmera).
Descrição do sistema Aviv 225
- Aviv – 225 é um sistema avançado de vigilância e observação, especialmente desenhado para segurar perímetros de sites sensíveis.
- O sistema inclui câmera de alta resolução de imageamento termal câmera colorida de dia montados em unidade robusta de alta precisão de Pan & Tilt.
- Camera Termal AVIV – 225 utiliza tecnologia FPA nao resfriado de detecção, assim como lentes poderosos com zoom ótico poderoso de 25-225 mm, providenciando uma qualidade excelente de imagem com excelente alcance, desempenho e confiabilidade.
- O sistema de câmera diurna AVIV 225 MR -300 é uma câmera colorida de alta resolução com lentes de zoom ótico continuo de 15-300 mm, providenciando uma excelente desempenho de alcance.
- Como opção, é possível instalar farol de busca integrado com o movimento das câmeras.
- AVIV-225 providencia interface de controle remoto LAN IP para fácil conexão com o centro de comando e controle assim como com o sistema de radar.
- A família de sistemas AVIV são provados em inúmeras instalações ao redor do mundo com alto desempenho e credibilidade.

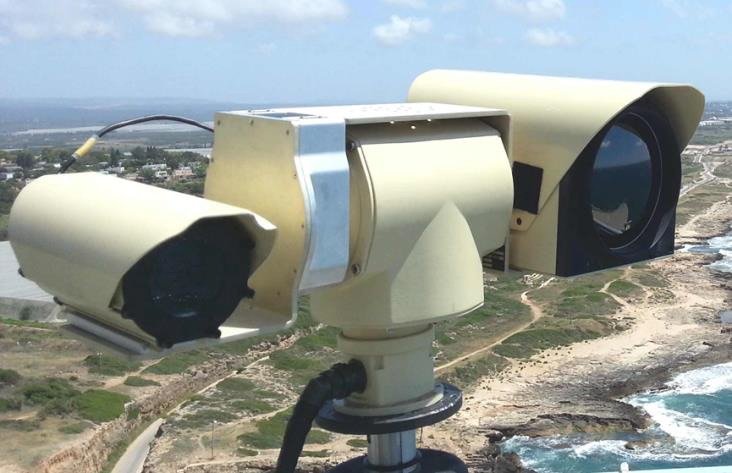

Sistema AVIV integrado com Farol de Busca:
Especificações do sistema AVIV 225
| Parâmetro | Especificação do AVIV-225 |
| Câmera Diurna | |
| Tipo | CCD ou CMOS |
| Lentes | 15 – 300 mm |
| Resolução | 650 Linhas de TV (Centro) |
| FOV | 18.1° – 0.9°, Zoom ótico continuo |
| Zoom ótico | x20 |
| Câmera Termal | |
| Tipo | Micro Bolômetro não resfriado |
| Resolução | 640×480 |
| Tamanho do pixel | 17µ |
| Lentes | 25 – 225 mm |
| FOV | 2.8° – 24.6°, Zoom ótico continuo |
| Pan-Tilt | |
| Angulo operacional | ±170° (Opcional – 360° Rotação continua) |
| Elevação | ±90° |
| Velocidade do Pan | Ate 38°/seg |
| Velocidade do Tilt | Ate 8°/Seg |
| Geral | |
| Saida do video | PAL/NTSC ou H.264 |
| Comunicação | RS-422 ou IP |
| Energia | 12 – 24 VDC |
| Peso | ~29.5 Kg |
| Temperatura Operacional | -30°C a +60°C |
| Compliance Ambiental | IP67, desenhado a atender MIL-STD-461E & MIL-STD-810F |
Aviv -225 Desempenho de distâncias
A tabela a seguir demonstra desempenho do sistema baseado nas seguintes suposições:
Pessoa Andando – 1.7m x 0.5m, ?T = 5.0ºC
Alvo NATO – 2.3×2.3m, ?T = 2ºC
– Visibilidade atmosférica: 23 Km
– Transmittance Atmosférico: 0.82/Km
?T – Diferença de temperatura entre Humanos/Objetos e o ambiente
NATO – Objetos/Veículos em movimento
Transmittance: Porcentagem de penetração de raios infra vermelhos através do espaço atmosférico.
| Câmera Termal | Pessoa Andando | Alvo NATO |
| Detecção | 6.0 Km | 12.6 Km |
| Reconhecimento | 2.0 Km | 5.0 Km |
| Identificação | 953 m | 2.3 Km |
Sistema AVIV de comando e controle
O sistema é operado por uma pessoa. O software é instalado em um PC comum de padrão industrial. O monitor demonstra o video gravado em tempo real de todas as câmeras.
Funções principais
- Controle de Pan-Tilt de todas as câmeras
- Controle das funções das câmeras diurnas
- Controle das funções das câmeras diurnas
- Visão panorâmica
- Display simultâneo de todas as câmeras em tempo real
- Movimento pre programado das câmeras
- Programação de escaneamento automático
- Capacidade de interface com vários protocolos de comunicação

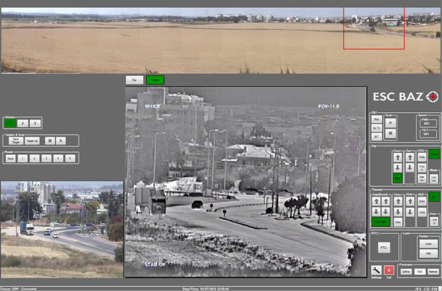

Imagem do sistema com visão panorâmica:
ORM – 835 – Sistema de RADAR de vigilância terrestre
- RADAR digital beam-forming de alta resolução
- Freqüência – C-Band
- Azimuth coverage (um elemento de Radar) – 90º
- Azimuth coverage total (Quatro elementos de Radar) – 360º
- Cobertura de elevação – 30 º
- Target detection range – 800m human/vehicle
- Target detection speed – 0.3 – 30 m/sec
- High range accuracy – <1.0m
- Azimuth accuracy – 1º
- System interface – Ethernet
- Dimensões (Um elemento) – 250mm(w) x 300mm(h) x 80mm(d)
- Peso (Um elemento) – <35Kg
- Environmental – Full outdoor functionality, IP66
