Principais características
- O scanner de freqüência mais veloz do mundo, escanea 20 GHz em menos de 20 mS (1000GHz/seg).
- Analisador de espectro robusto para uso externo em ambientes hostis (IP65, -20°C a +60°C)
- >100.000 pontos de dados para scan de 20GHz, mesmo no modo de resolução mais baixa
- Captura em tempo real de largura de banda ate 175MHz
- POI abaixo de 1µS
- Tempo de gravação ilimitado (Necessita 1 GB/Min
- Amplo alcance de medição ate 20 GHz
- Taxa de amostragem/seg > 50 Milhões
- 500 MSPS (14 bit Dual 256MSPS I/Q)
- Ate 4 TB armazenamento de gravações ultra-fase SSD
- Opção de gerador I/Q (6 GHz) e Power Meter (40GHz)
- Tela Widescreen extra larga 15.6”(Full HD 1920×1080) com Tela Multi-Touch, legível em luz super brilhante (8 00 Nits-QuadraClear)
- Intel i7 com 8GB RAM, nVidia Power
- GPS integrado
- Inclui o primeiro monitoramento de espectro 3D de tempo real e software de gravação (gapless streaming and playback)
Aplicações
- Serviço de varredura eletrônica de contra medidas
- Pesquisas de segurança de detecção de escutas para avaliar riscos de locais
- Detecção de interferências
- Monitoramento e vigilância de transmissões de radio
- Manutenção e conserto de aparelhos de RF em fabricas
- Monitoramento de VIP
- Monitoramento de conferencias
- Testes de EMC/EMI
- Pesquisa de sinais fracos mascarados por sinais fortes
- Descobrir eventos raros, de curta duração
- Captura de sinais de espectro espalhado e pulos de frequência
- Investigar uso ilícito em espectros carregados de RF
Desenhado para Detectar
O SPECTRAN XFR V5 PRO é um analisador de espectro portal de tempo real, desenhado a capturar ate transmissões de sinal mais curtas. Seu tempo de escaneamento e gravação é sem competição, o equipamento analisa 20 GHz em menos de 20 mS tornando o o receptor de sinais mais veloz do mundo.
O software é amigável e é desenhado para detectar transmissões não conhecidas ou ilegais ao longo de largo escopo de freqüências. Com tempo ilimitado de gravação (precisa aproximadamente 1 GB de espaço de HD por minuto), o XFR V5 PRO permite a armazenar algumas horas de dados de tempo real. Uma vez gravado, os dados da medição inteira podem ser recarregados para o software para mais analises. O gerador I/Q opcional permite gerar os sinais pre gravados 1:1 ate 6GHz.
Alguns recursos ajudam uma investigação profunda de medições de tempo real ou dados gravados, por exemplo, visto de sinais em formato de espectrogramo de 3D nunca visto antes.

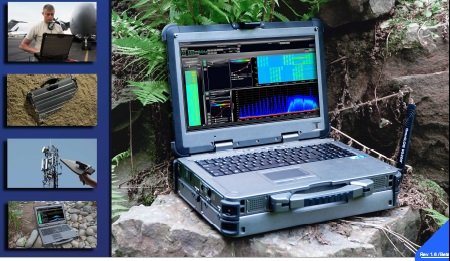

O equipamento reune as tecnologias mais avançadas em detecção de sinais empacotado em plataforma altamente resistente a impacto, agua, poeira, temperatura e umidade. O equipamento foi testado em empresas independentes de acordo com MIL-STD-810G e MIL-STD-461F.
O nível mais alto em medição de RF
O XFR oferece uma imensa variedade de funções uteis para analise de espectro.
Funções variados de gatilhos e numero ilimitado de marcadores
Visões diferentes: Espectro/Espectro persistente, Spectrograma/Cachoeira, Cachoeira de 3D, Histograma
Característica de suporte de varias janelas viabiliza varias vistas no mesmo tempo, por exemplo, Espectro & Cachoeira 3D & Histograma.
Nível de referencia comportável e configuração de cores
Funções de relatórios e gravação
Armazenamento de sessões
Armazenamento ilimitado de medições, HD pode ser expandido ate 4TB para gravações contínuos ate 50 horas
E muito mais………..
Desempenho Imbatível
O analisador de espectro ultra estável e poderoso é o primeiro analisador de espectro com processador Intel® i7 com 8GB RAM, full HD e tela touch-screens, integrado com GPS e ultra baixo nível de ruído ate -170 dBm (Hz) DANL (Com pre-amps) e no mesmo tempo o XFR V5 PRO é poderoso e resistente.
O sistema de gerenciamento termal viabiliza compliance com padrões militares para temperaturas extremas. Simultaneamente, o XFR V5 PRO oferece o desempenho mais poderoso do processador Intel® i7.
A função de Turbo-Boost aumenta a freqüência do processador dos cores ativos dinâmicamente ate 3.33 GHz.

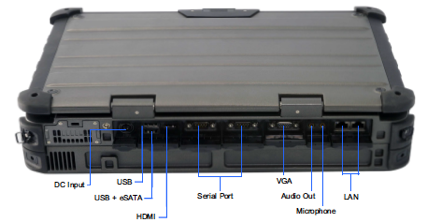

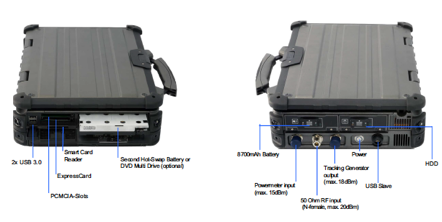

Conexão com grande variedade de aparelhos periféricos é possível através de 2 portas super-speed de USB 3.0, 2 portas USB 2.0, conector híbrido for USB2.0/SATA, duas portas seriais, duas portas de ETHENET e porta VGA entre outras interfaces.
Escopo da Entrega
O XFR vem com escopo extensivo de opções dependendo das necessidades especiais dos usuários.
SPECTRAN XFR V5 PRO incluindo pregam interno de 20 dB
OmniLog 70600 antena omnidirecional (700MHz a 6GHz)
Software pre instalado de analise de espectro RTSA Suite e MCS
Bateria recarregável de 8700mAh (Instalada, segunda bateria de troca rápida disponível como opcional).
Carregador de bateria/ fonte de alimentação (Carregador opcional de carro)
Manual em Português
RTSA Suite (Software de analise espectral)
O software mais veloz do mundo de analise em tempo real

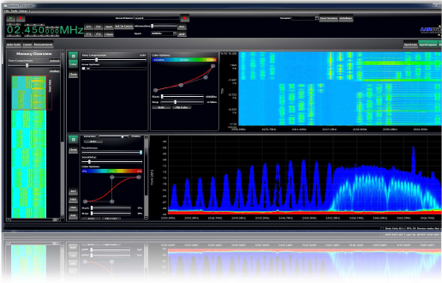

O software de tempo real de AARONIA – RTSA Suite – oferece funções poderosas de analise. Um desenho intuitivo combinado com opções avançados que ajudam identificar, capturar, demodular e rastrear sinais ate 20GHz.
- Visão persistentemente de alta resolução do espectro da varredura atual, Medio, Min, Max, pico, RMS etc.
- Funcao de marcador com numero ilimitado de de diferentes marcadores (Min, Max, delta, AVG, OBW….)
- ZOOM intuitivo de drag and drop, shortkeys etc.
- O XFR V5 PRO exibe varias vistas no mesmo tempo (Espectro, Cachoeira de 3D, Histograma etc.)
- Tamanho da janela pode ser livremente ajustado e por isso a utilização da tela FULL HD é possível.
- Visão de Spectograma/ Cachoeira para identificação de pulos de freqüência, Medições de taxa de pulsos (Pulse burst), analise do Time Variant Spectra e afinação do VCO
| Dados Técnicos | SPECTRAN XFR V5 PRO |
| Escopo da Freqüência (Min) | 9kHz (opcional 1 Hz) |
| Escopo da freqüência (Max) | 20 GHz |
| Largura de banda de tempo real | 88MHz (Opcional 160/175MHz) |
| Duração Mínima de Evento por 100% POI | <1µS |
| Potência Max. na entrada de RF (50 Ohm) | +20dBm (+33dBm*) |
| Nível Medio de Ruido exibido (Pre-Amp interno On) | Tip. -150dBm/Hz |
| Nível Medio de Ruido exibido (Com Pre-Amp externo On) | Max. -170dBm/Hz |
| Precisão de amplitude (Tip.) | Tip. +/- 1,5dB |
| Entrada de RF | 50 Ohm (Conector – N) |
| Precisão de freqüência de referência | 0,5 ppm (5 ppm opcional) |
| RBW (Resolução de largura da banda) | 1 Hz a 3 MHz |
| VBW (Largura de banda de vídeo) | 1 Hz a 3 MHz |
| Demodulador | AM, FM |
| Unidades de medição | dBm, dBµV, V/m2, dBµV/m, W/CM2 |
| Detetor | Min, Max, AVG, Peak |
| Escopo do atenuador | 45dB (em casos de 0,5 dB, Inc. Pre-Amp) |
| Traços | ACT, AVG, MAX, MIN |
| Escopo de referência | -200dBm a 100dBm |
| Modos de medição | I/Q (Em preparação), Dados de Potência/Freqüência |
| visualizações | Espectro, Espectro persistente, Spectograma / Cachoeira, Histograma |
| Gatilho | Cursor, Medição, Densidade |
| RAM do vídeo | 64 MB |
| SDRAM | 256 MB |
| ADC | 500MSPS 14 Bit |
| GPS | GPS Embutido |
| FPGA | 240K ECP3 |
| DSP | 600MHz |
Especificações do Hardware
| Dados Técnicos | SPECTRAN XFR V5 PRO |
| CPU | Intel Haswell i7 – 4600M |
| RAM | 8 GB |
| HDD | 500GB, 7200 RPM(SSD ate 8 TB opcional) |
| Sistema Operacional | Windows 7 |
| Display | 15,6” Full-HD 1080p com tela Multi-Touch, legível a luz do sol (800 Nits Quadra-Clear) |
| Interface gráfico | nVidia GeForce GT 745M DDR3 |
| Bateria | Bateria ion-Litio inteligente de 8700 mAh (Segunda bateria opcional, Sistema Hot-Swap) |
| Teclado | Teclado membrana com teclado numérico integrados e Backlight LED |
| Conectores | |
| Interfaces | 10/100/1000 BASE – T Ethernet Intel Centrino Advanced-N 6200, 802.11 a/b/g/n, Modulo GPS + Tri – Passtrough |
| Funções de segurança | Tecnologia Intel vPro, TPM1.2, Fingerprint Scanner, Smart card reader, Kensington Lock |
| Certificação | MIL-STD-810G, IP65, MIL-STD-461F, Magnesium aloy cassing, HD removível a prova de choque |
| Variação de temperatura operacional | -20°C a +60°C |
| Variação de temperatura de armazenamento | -40°C a +71°C |
| Dimensões | 410 x 315 x 120 mm |
| Peso | 7,5 kg |
| Umidade | 95% umidade relativa, non-condensing |
| Fonte de alimentação | Entrada AC: 100 – 240V/50 – 60Hz , Sadia DC: 19V, 4,74A max. |
| Consumo de energia | <90W |
| Pais de origin | Alemanha |
| Intervalo recomendado de calibração | 2 anos |
